製品情報 PRODUCTS 固定抵抗器

閉じる

酸化金属皮膜抵抗

RNM RSM RSM2FB ES RSS
モデル RNM RSM RSM2FB ES RSS
特長 不燃性塗装絶縁形の金属皮膜抵抗器。自己発熱・外部炎により燃焼しない。低抵抗品。 不燃性塗装絶縁形。自己発熱・外部炎により燃焼しない。 小型化、不燃性塗装絶縁形。自己発熱・外部炎により燃焼しない。面実装。 スナップイン端子装着の自立型。軽量・小型タイプでスペースファクターの向上。インダクタンス分が小さく高周波特性に優れる。
定格電力 0.5W、1W、2W、3W 0.5W、1W、2W、3W 2W 3W、5W
全抵抗値 0.22Ω~9.1Ω 0.2Ω~120kΩ(E24Series) 0.2Ω~100kΩ(E24Series) 0.22 to below 10(E12 Series) 10Ω~100kΩ(E24Series)
抵抗値許容差 ±5%、±10% ±5% ±5% ±5%、±10%
仕様書/3D カタログ178KB 仕様書/図面53KB カタログ178KB 仕様書/図面37KB カタログ178KB 仕様書/図面47KB カタログ171KB 仕様書/図面258KB

セメント充填抵抗器 電流検出用

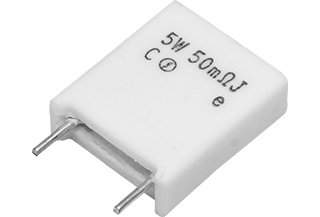

RGC□ RGC□□ RGCH RGC□Y RGB2MJ RGG7Y
モデル RGC□ RGC□□ RGCH RGC□Y RGB2MJ RGG7Y
特長 不燃絶縁形の金属板抵抗器。過負荷に対して発火がない。 不燃絶縁形の金属板抵抗器。過負荷に対して発火がない。 不燃絶縁形の金属板抵抗器。低背タイプ 振動対策の接着剤不要。 不燃絶縁形の金属板抵抗器。足付きのケースで基板に自立するタイプ。 不燃絶縁形の金属板抵抗器。過負荷に対して発火がない。低抵抗のため、電流検出に適する。表面実装型。 不燃絶縁形の金属板抵抗器。四端子構造で、高精度の電流検出。抵抗温度計数 100ppm/℃以下。過負荷に対して発火がない。
定格電力 2W、3W、5W 2+2W、3+3W、5+5W、7+7W 2W、5W 2W、5W、10W 2W 7W
全抵抗値 5mΩ~1Ω 10mΩ~1.0Ω 5mΩ~1Ω 5mΩ~1Ω、10mΩ~2Ω 10mΩ~50mΩ 3、5、7、10mΩ
抵抗値許容差 ±2%、±3%、±5%、±10% ±2%、±3%、±5%、±10% ±2%、±5%、±10% ±5%、±10% ±10% ±5%、±2%
仕様書/3D カタログ178KB 仕様書/図面94KB カタログ178KB 仕様書/図面84KB カタログ178KB 仕様書/図面155KB カタログ106KB 仕様書/図面52KB カタログ119KB 仕様書/図面49KB カタログ133KB 仕様書/図面52KB

セメント充填抵抗器

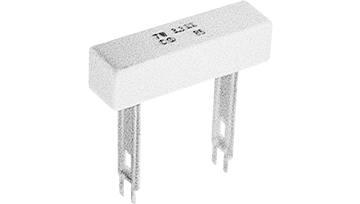

RGG□ RGGT□ RGB□L RGB□PS/PW RGB□HS/HV RGB□FS/FV
モデル RGG□ RGGT□ RGB□L RGB□PS/PW RGB□HS/HV RGB□FS/FV
特長 不燃絶縁形の巻線抵抗器。過負荷に対して発火がない。 不燃絶縁形の酸化金属皮膜抵抗器。過負荷に対して発火がない。高抵抗値タイプ。 不燃絶縁形の巻線抵抗器。過負荷に対して発火がない。 不燃絶縁形の巻線抵抗器。過負荷に対して発火がない。 不燃絶縁形の巻線抵抗器。過負荷に対して発火がない。 不燃絶縁形の巻線抵抗器。過負荷に対して発火がない。ファストン端子のためはんだ付けなしで電気的接続できる。
定格電力 2W、3W、5W、7W、10W、20W 7W、10W 2W、3W、5W、7W、10W、15W、20W 5W、7W、10W、15W、20W 10W、15W、20W、30W、40W 10W、15W、20W、30W、40W
全抵抗値 0.22Ω~2.7kΩ(E12) 10Ω~120kΩ(E12) 0.22Ω~2.7kΩ(E12) 0.27Ω~2.7kΩ(E12) 1Ω~2.7kΩ(E12) 1Ω~2.7kΩ(E12)
抵抗値許容差 ±5%、±10% ±2%、±3%、±5%、±10% ±5%、±10% ±5%、±10% ±5%、±10% ±5%、±10%
仕様書/3D カタログ122KB 仕様書/図面51KB カタログ99KB 仕様書/図面46KB カタログ122KB 仕様書/図面38KB カタログ122KB 仕様書/図面108KB カタログ122KB 仕様書/図面84KB 仕様書/図面92KB

ヒューズ抵抗器

モデル 特長 定格電力 全抵抗値 抵抗値許容差 仕様書/3D

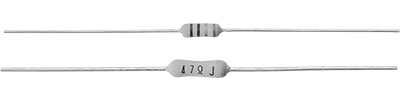

RNF□FB RNF□FB 塗膜型の金属皮膜タイプで、通常時は抵抗器として機能。異常な過負荷時、溶断し回路を保護。小型軽量。不燃性塗料使用で安全性に優れる。 0.25W、0.5W、
1W、2W
0.22Ω~1kΩ
(E24シリーズ)
±5%、±10% カタログ109KB 仕様書/図面46KB
RNF□FD RNF□FD 磁気ケース封入の金属皮膜タイプで、通常時は抵抗器として機能。異常な過負荷時、溶断し回路を保護。溶断動作時の発煙、発音、臭いを軽減。高絶縁性。 0.5W、1W 0.22Ω~1kΩ
(E24シリーズ)
±5%、±10% カタログ109KB 仕様書/図面36KB

耐サージ抵抗器

モデル 特長 定格電力 全抵抗値 抵抗値許容差 仕様書/3D
RMH RMH 酸化金属皮膜タイプで、誘導雷等の突入電流による回路ダメージを軽減。UL、BSI、VDE規格認定。 0.25W、0.5W、1W 56kΩ~33MΩ
(E12シリーズ)
±5% カタログ118KB 仕様書/図面41KB
RKF RKF 巻線+不燃性塗料タイプ。雷サージおよび突入防止抵抗として使用可。 3W、5W 20Ω ±5%、±10% 仕様書/図面57KB

サージアブソーバー

モデル 特長 形状 仕様書/3D
DSAR DSAR 誘導雷などの突入電流による回路ダメージを軽減。
UL、BSI、VDE規格認定。
縦型/横型 カタログ118KB 仕様書/図面87KB
NSPR NSPR 誘導雷などの突入電流による回路ダメージを軽減。
UL、BSI、VDE規格認定。
縦型/横型 仕様書/図面107KB

温度ヒューズ抵抗器

モデル 特長 定格電力 全抵抗値 抵抗値許容差 仕様書/3D
RGD(U)□(M) RGD(U)□(M) 巻線抵抗と温度ヒューズの一体型。温度ヒューズが抵抗体素子に隣接して内蔵しているため溶断特性のバラツキが少なく安定。耐サージ性に優れる。UL規格品あり。 1.4~5.2W 0.22Ω~1.8kΩ ±5%、±10% カタログ179KB 仕様書/図面143KB

バランス型抵抗器(電力形)

モデル 特長 定格電力 全抵抗値 抵抗値許容差 仕様書/3D
RMP1607 RMP1607 ヒートシンクにネジ止めするタイプ。仕様、形状等はカスタム対応。 20W 1kΩ~400kΩ ±5%、±2%、±1% カタログ119KB 仕様書/図面46KB

凍結防止ヒーター抵抗器

モデル 特長 仕様・形状 仕様書/3D
RGB(HU) RGB(HU) 給湯器、給水設備など冬期の給湯凍結に備え、保温を必要とする箇所に重点的に配置可能。また、機器製作の最終工程で、クランプなどにより簡単且つ安全に取り付けでき、工数節減。 カスタム対応 カタログ211KB
