製品情報 PRODUCTS 可変抵抗器

閉じる

ロータリタイプ

モデル 仕様書/3D 特長 サイズ 抵抗素子数 取付高さ 取付方向 ブッシング/スリーブ 操作部長さ/形状 センタークリック 全抵抗値 抵抗変化特性 耐久性

XV092

スナップインタイプの9型回転型ポテンショメータ。フィルム採用によりなめらかな回転フィーリング。

9型

単連

6.5/10.0/12.5mm

横型/縦型

スリーブあり/なし

15F、20F、25F、30F、15U、20U、25U

あり/なし

10kΩ、20kΩ、50kΩ、100kΩ

1B、15A、15C

10,000 cycles

XV012・XVB12

スナップインタイプの12型回転型ポテンショメータ。フィルム採用によりなめらかな回転フィーリング。

12型

単連/2連

10.0/12.5mm

横型/縦型

ブッシングおよびスリーブ
あり/なし

15F、20F、25F、30F
ブッシングあり:22.5F、27.5F

あり/なし

10kΩ、20kΩ、50kΩ、100kΩ

1B、3B、15A、15C

単連:15,000 cycles
2連:10,000 cycles

XV014・XVB14

スナップインタイプの14型回転型ポテンショメータ。フィルム採用によりなめらかな回転フィーリング。

14型

2連

10.0/12.5mm

横型/縦型

ブッシングあり/なし

15F、20F、22.5F、25F、27.5F、30F

あり/なし

10kΩ、20kΩ、50kΩ、100kΩ

1B、3B、15A、15C、3BM、(15AM、15CM)

15,000 cycles

XVB93

自動車用途に適したフィルム使用によるなめらかな回転フィーリング。ロータリ、プッシュ、プッシュロックSW。

9型

単連~多連

-

横型

-

平軸、ローレット18歯

あり/なし

20kΩ、50kΩ、100kΩ

1B、3B、15A

-

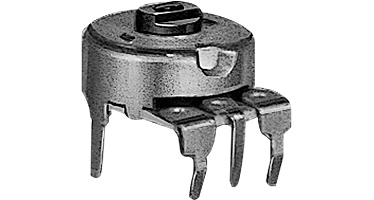

V09L

基板抵抗仕様の9型回転型ポテンショメータ。

9型

単連

-

横型/縦型

-

ツマミ無し

あり/なし

1kΩ~500kΩ(taper B)、
5kΩ~250kΩ(taper 15A)

1B、15A

-

V105

基板抵抗仕様の10型回転型ポテンショメータ。
V108他 ロータリSW有。

10型

単連

-

縦型

-

ツマミ無し

なし

1kΩ~500kΩ(taper B)、
1kΩ~500kΩ(taper 15A)

1B、15A

-

VB16Z

基板抵抗仕様の16型回転型ポテンショメータ。

16型

単連

-

横型

ブッシングあり

15F、20F、25F、30F、35F形及びKC形 等

あり/なし

5kΩ、10kΩ、20kΩ、25kΩ、50kΩ、100kΩ、200kΩ、250kΩ、500kΩ、1MΩ

A type、B type、
C type

10,000 cycles

VB16ZS (SL123)

基板抵抗仕様の16型回転型ポテンショメータ。プッシュスライドSW有。

16型

単連

-

横型

ブッシングあり

15F、20F、25F、30F、35F形及びKC形 等

あり/なし

5kΩ、10kΩ、20kΩ、25kΩ、50kΩ、100kΩ、200kΩ、250kΩ、500kΩ、1MΩ

A type、B type、
C type

10,000 cycles

RV16・RV24

精密機器用の、高信頼性ボリューム。耐候性に優れた密閉構造。

16型、24型

単連

-

縦型

なし

10S、15S(RV16)、15S、20S(RV24)

なし

100Ω~1MΩ(taper B)、
500Ω~1MΩ(other than B)

1B、15A、15C

-

指定した用途に該当する製品がありません。

ロータリタイプ(高寿命)

モデル 仕様書/3D 特長 サイズ 抵抗素子数 取付方向 ブッシング/スリーブ 操作部長さ/形状 センタークリック 全抵抗値 抵抗変化特性 耐久性

XV04

ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。

4型

単連

縦型

なし

貫通

なし

5kΩ

0B

300,000 cycles

XV0711

ゲーム機器等の操作部、パーソナルロボットなどの関節部位置センサ。

7型

単連

縦型

なし

貫通

なし

5kΩ

0B

500,000 cycles

XV09411

ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。金属軸バリエーション有り。

9型

単連

縦型

なし

10FF

なし

5kΩ

0B

1,000,000 cycles

XV09912

ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。

9型

単連

横型

なし

貫通

なし

30kΩ

0B

5,000,000 cycles

XV09914

ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。

9型

単連

横型

なし

貫通

なし

10kΩ

0B

5,000,000 cycles

指定した用途に該当する製品がありません。

スライドタイプ

モデル 仕様書/3D 特長 移動量 抵抗素子数 取付方向 操作部長さ/形状 センタークリック 全抵抗値 抵抗変化特性 耐久性

XVJ09

ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。

9mm

単連

縦型

4R

なし

30kΩ

0B

3,000,000 cycles

XVJ45/60/100

全シリーズ9mm幅で統一。優れたスライド操作感。オートディップ対応可能。

45、60、100mm

単連(R2側ダミー)/2連

縦型

15C

45mm⇒あり/なし
60/100mm⇒なし

10kΩ、20kΩ、50kΩ、100kΩ

1B、3B、15A、15C、Center Tap 3BM、15AM(XVJ45 Only)

XVJ45、XVJ60:30,000 cycles
XVJ100:15,000 cycles

VJ13/23

全シリーズ9mm幅で統一。優れたスライド操作感。オートディップ対応可能。

標準タイプ
15、20、30、45、60mm

単連/2連

縦型

10C、15C、5B、15B、10CP、15CP

あり/なし

10kΩ、20kΩ、50kΩ、100kΩ

B、10A、15A、15C

15,000 cycles

指定した用途に該当する製品がありません。
