製品情報 PRODUCTS センサ(抵抗式)

閉じる

ロータリータイプ

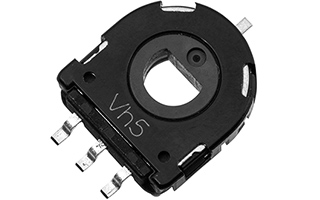

ZRS07 ZRS09 SMD ZRS09 PV XRS XV04 XV0711 XV09411 XV09912 XV09914 TR133
モデル ZRS07 ZRS09 SMD ZRS09 PV XRS XV04 XV0711 XV09411 XV09912 XV09914 TR133
特長 成形樹脂基板とすることにより、従来品と比較して直線性の更なる高精度化と耐リフロー性の向上を実現。 成形樹脂基板とすることにより、従来品と比較して直線性の更なる高精度化と耐リフロー性の向上を実現。 成形樹脂基板とすることにより、従来品と比較して直線性の更なる高精度化と耐リフロー性の向上を実現。 本体ビス止め、コネクタ接続タイプ。回転角:エンドレス。 ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。 ゲーム機器等の操作部、パーソナルロボットなどの関節部位置センサー。 ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。金属軸バリエーション有り。 ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。 ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。 抵抗端子、摺動部の接触方法、軸受等に独自技術を用い高寿命化を実現。
サイズ 7型 9型 9型   4型 7型 9型 9型 9型 13型
取付方向 端子型/面実装 面実装 縦型 横型 縦型 縦型 縦型 横型 横型 縦型
貫通 貫通(FF) モールドタイプ(金属軸対応可) 貫通 貫通 貫通 10FF 貫通 貫通 金属軸
耐久性 500,000cycles 1,000,000cycles 1,000,000cycles 500,000cycles 300,000cycles 500,000cycles 1,000,000cycles 5,000,000cycles 5,000,000cycles 500,000cycles
直線性 ±1.5% ±1.5% ±1.5% ±2.0%           ±1.5%
仕様書/3D 仕様書/図面64KB 仕様書/図面133KB 仕様書/図面121KB 仕様書/図面82KB カタログ178KB 仕様書/図面80KB カタログ178KB 仕様書/図面68KB カタログ178KB 仕様書/図面55KB カタログ178KB 仕様書/図面79KB カタログ178KB 仕様書/図面54KB 仕様書/図面73KB

スライドタイプ

XLS VJ8-3 XVJ09
モデル XLS VJ8-3 XVJ09
特長 薄型スライド式ポテンショメータ。軽やかな摺動フィーリングで素早い応答性。光学式などと比較して、外部ノイズの影響が少ない。 リニアセンサとして最適なスライド式ポテンショメータ。 ゲーム機器用に設計された高寿命可変抵抗器。操作性に優れた軽トルク仕様。
移動量 32mm 8mm 9mm
取付方向 縦型 縦型 縦型
操作部長さ/形状 - - 4R
耐久性 30,000cycles 300,000cycles 3,000,000cycles
直線性 ±1.0%、±0.5% ±2.0%
仕様書/3D カタログ216KB 仕様書/図面178KB カタログ124KB 仕様書/図面70KB カタログ178KB 仕様書/図面73KB

カーブスライドタイプ

モデル 特長 形状 耐久性 直線性 仕様書/3D
XCS XCS 曲面に沿ってスライドする薄型ポテンショメータ。軽やかな摺動フィーリングで素早い応答性。 カスタム対応 50,000cycles ±1.0% カタログ114KB 仕様書/図面59KB
